คำอธิบาย

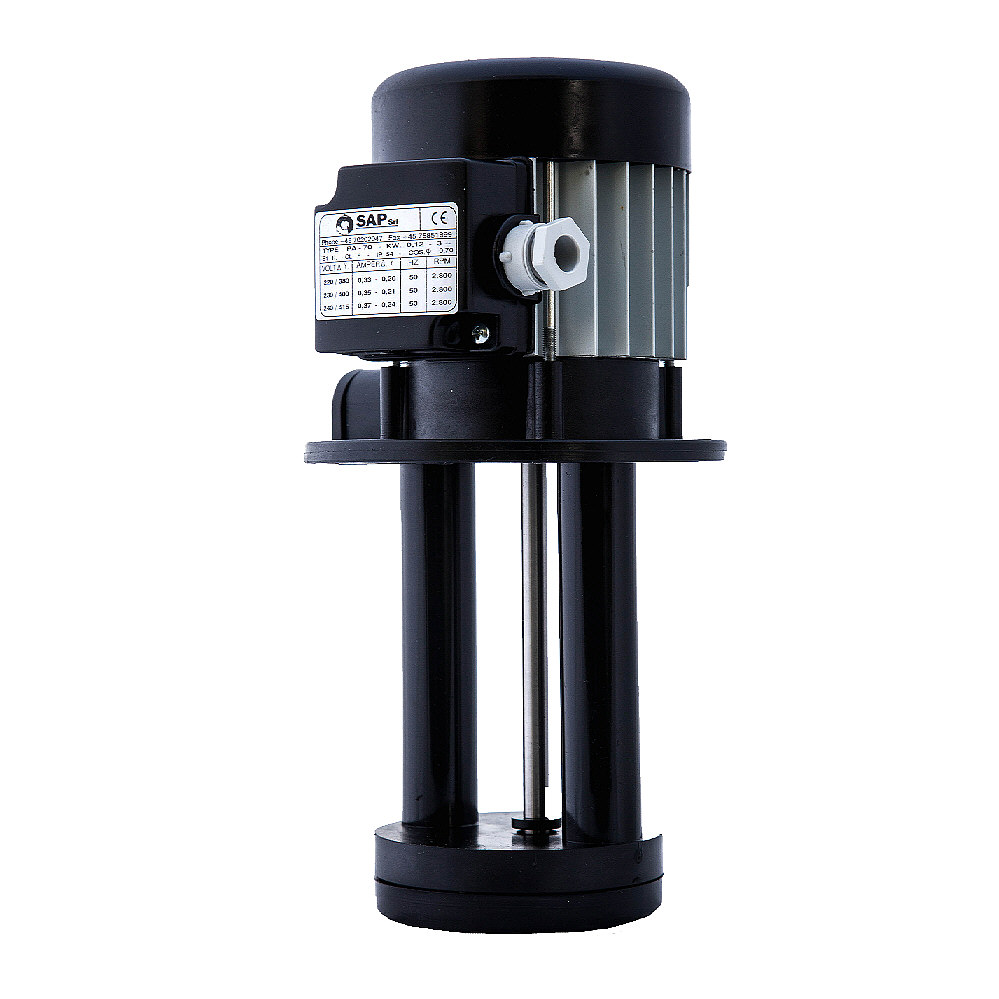

PA-70 เป็นปั๊มขับเคลื่อนด้วยมอเตอร์สำหรับเครื่องจักรกล (Machine Tool Pump) มีลักษณะการใช้งานคล้ายรุ่น PA-35 แต่สามารถจ่ายอัตราการไหลของของเหลวได้มากกว่าประมาณ 2 เท่า จึงเหมาะสำหรับงานที่ต้องการปริมาณน้ำหล่อเย็นสูง ซึ่งรุ่น PA-35 ไม่เพียงพอ เช่น เครื่องเจียรผิวราบ (Surface Grinder), เครื่องกลึงขนาดใหญ่ (Large Lathe), เครื่องกัด (Milling Machine), เครื่องแปรรูปกระจก รวมถึงเลื่อยสายพานขนาดใหญ่บางประเภท
ตัวปั๊ม PA-70 ออกแบบมาสำหรับงานอุตสาหกรรมโดยเฉพาะ โดดเด่นด้านความแข็งแรงทนทาน และอายุการใช้งานยาวนาน ใช้ไฟฟ้ากระแสสลับ 3 เฟส (และมีรุ่น PA-70M รองรับไฟ 1 เฟส) มีระดับการป้องกัน IP54 (ป้องกันฝุ่นและละอองน้ำได้ตามมาตรฐานอุตสาหกรรม)
ตัวเครื่องผลิตจากอะลูมิเนียมอัดขึ้นรูป (Extruded Aluminium) หรือพลาสติกชนิดไม่ลามไฟและทนกรด ตามมาตรฐาน VDE 0730 และ UL 94 เพลาผลิตจากสแตนเลสเกรด V-2A ให้ความทนทานต่อการกัดกร่อนสูง ตลับลูกปืน (Bearing) ใช้ของ NSK คุณภาพสูง มีความทนทานเป็นพิเศษ พร้อมระบบลดแรงสั่นสะเทือน ติดตั้งในชุดรองรับแบบกึ่งยืดหยุ่น (Semi-rigid Shells) ช่วยให้การทำงานของปั๊มมีความนิ่ง ไม่สั่นสะเทือน
ปั๊มรุ่นนี้สามารถรองรับของเหลวที่มีสิ่งสกปรกหรืออนุภาคปนอยู่ เช่น น้ำหล่อเย็นที่มีเศษผง (Contaminated Coolant) ได้ดี รวมถึงทนต่อสารเคมีที่ใช้ในน้ำหล่อเย็น/สารหล่อเย็น (Cooling Lubricants) โดยทั่วไป อีกทั้งยังสามารถปรับอัตราการไหล (Throttle) ได้สูงถึง 80% เพื่อให้เหมาะสมกับการใช้งานแต่ละประเภท ช่องทางดูดเข้า (Inlet Port) รองรับการเชื่อมต่อแบบ Quick-Fit Coupling ติดตั้งสะดวก รวดเร็ว
นอกจากนี้ ทางผู้ผลิตยังสามารถปรับแต่งแรงดันไฟฟ้า (Mains Voltage) ให้เหมาะสมกับความต้องการของลูกค้าได้ตามสั่ง
สเปกสินค้า–ข้อมูลจำเพาะ (Specifications)
• กำลังไฟฟ้าที่ใช้ (Power Consumption): 0.16 แรงม้า (120 วัตต์)
• แรงดันไฟฟ้า (Voltages): 208–240 VAC, 3 เฟส | 220–240 VAC, 2 เฟส | 480 (275) VAC, 3 เฟส | 575 VAC, 3 เฟส
• จำนวนเฟส (Phases): 2 เฟส หรือ 3 เฟส
• ความถี่ไฟฟ้า (Frequency): 60 Hz
• แรงส่ง (Discharge Head): 17.1 ฟุต (ประมาณ 5.1 เมตร)
• อัตราการไหล (Capacity): 17.2 แกลลอน/นาที (65 ลิตร/นาที)
• ความลึกในการจุ่มใช้งาน (Immersion Depth): 85 – 300 มม. (3.3 – 11.8 นิ้ว)
• วัสดุตัวเครื่อง (Cover Material): อะลูมิเนียมอัดขึ้นรูป (Extruded Aluminium), POM (Polyoxymethylene – พลาสติกวิศวกรรม ทนการสึกหรอสูง)
• วัสดุใบพัด (Impeller Material): POM
• วัสดุเพลา (Shaft Material): สแตนเลส (AISI 303)
• ตลับลูกปืน (Bearings): ตลับลูกปืน CW อายุการใช้งานยาวนาน ติดตั้งในชุดรองรับแบบกึ่งยืดหยุ่น
• น้ำหนัก: 3.7 ปอนด์ (ประมาณ 1.68 กก.)
• ขนาดท่อเกลียวขาออก (Outlet Thread): Ø 1/2 นิ้ว
• ระดับการป้องกัน (Protection Category): NEMA 3 (เทียบเท่า IP54)
• รหัสสินค้า (SKU): 6130
แรงส่งและอัตราการไหล (Discharge Head & Capacity)
รูปที่ 1 แสดงอัตราการจ่ายสูงสุดของปั๊มตามแรงส่งสำหรับปั๊มรุ่น PA-35 และ PA-70 ส่วนรุ่นทางเลือกแบบไฟฟ้าเฟสเดียว (PA-35M หรือ PA-70M) จะมีกำลังต่ำกว่าประมาณ 10%
รูปที่ 2 แสดงความยาวของท่อจุ่ม (Immersion Tube) ในคอลัมน์ “A” ซึ่งต้องระบุเมื่อสั่งซื้อ ดูรายละเอียดเพิ่มเติมได้ในรูปที่ 3
การติดตั้งและการเชื่อมต่อไฟฟ้า (Installation and Electrical Connection)
รูปที่ 5 ติดตั้งปั๊มบนถังน้ำหล่อเย็นตามรูปที่ 5 โดยให้ท่อจุ่มจมอยู่ในน้ำหล่อเย็น ส่วนตัวเครื่องที่บรรจุมอเตอร์ไฟฟ้าต้องไม่สัมผัสกับน้ำหล่อเย็น และควรตรวจสอบให้แน่ใจว่าถังมีช่องระบายล้นสำหรับน้ำหล่อเย็น (Overflow) เพียงพอเพื่อป้องกันน้ำหล่อเย็นล้น
รูปที่ 6 แสดงการต่อปั๊มแบบสตาร์ (Star) หรือเดลต้า (Delta) นอกจากการต่อแบบมาตรฐานแล้ว เรายังสามารถปรับปั๊มให้ทำงานแบบไฟฟ้า 1 เฟส ได้โดย ไม่คิดค่าใช้จ่ายเพิ่มเติม อย่างไรก็ตาม การปรับเป็น 1 เฟสจะทำให้ อัตราการไหลของปั๊มลดลงประมาณ 10%
